SPICE解析

解析を選ぶ

解析	ディレクティブ	何を固定／変化させるか	主な用途
OP	.op	1つの直流動作点	分圧、bias、node電圧
DCスイープ	.dc	DC電源を範囲内で変化	入出力特性、動作範囲
TRAN	.tran	時間を進める	RC立上り、PWM、過渡応答
AC	.ac	小信号周波数を掃引	filterの振幅と位相

OPで時間波形は得られません。ACは設定した小信号振幅を使い、TRANは電源部品の時間波形を使います。目的と異なる解析を選ぶと、正常な回路でも期待したGraphになりません。

電圧分割回路でOPを確認する

1. 回路エディタで保存した分圧Projectを開きます。
2. 解析でOPを選びます。
3. SPICE入力プレビューに.opが1行だけ含まれることを確認します。
4. ngspice解析を実行します。
5. VP001が約5 V、各値がfiniteであることを確認します。

計算値と一致しない場合は、解析を変える前に回路のGND、抵抗値、probe netを修正します。

練習2: RCローパス回路を作る

分圧Projectを名前を付けて保存…でrc-low-pass.netgrid.jsonへ複製してから、次の回路へ作り替えます。

V001(+) ──┬── R001 1k ──┬── VOUT
          │             ├── VP_OUT（GND基準）
        VP_IN            │
      （GND基準）      C001 100n
                        │
V001(-) ────────────────┴── GND

部品	値／設定	役割
AC電源V001	AC小信号振幅1、位相0°	AC解析の入力
抵抗R001	1k Ω	series抵抗
コンデンサC001	100n F	高周波をGNDへ流す
VプローブVP_IN	入力net	入力の基準系列
VプローブVP_OUT	出力net	filter出力
GND	0 V	共通基準

VプローブのRefIDは実際の自動採番と異なる場合があります。学習中はlabelを入力電圧、出力電圧にするとGraphで識別しやすくなります。

この回路の時定数と遮断周波数は次のとおりです。

τ = R × C = 1k × 100n = 100 µs
fc = 1 / (2πRC) ≈ 1.59 kHz

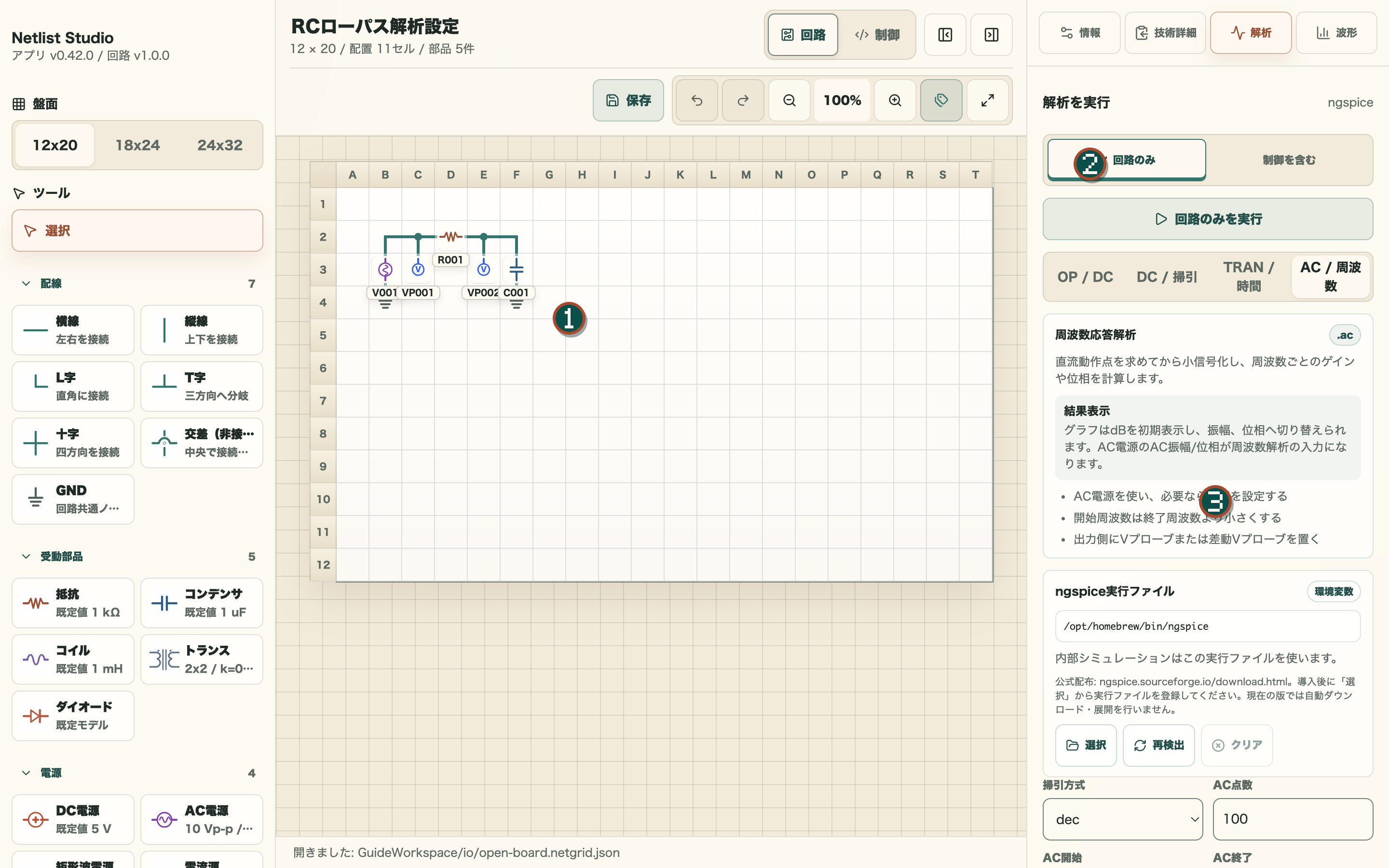

拡大

図4-1　RCローパス回路と解析設定の全体

閉じる×

1. RC回路: 入力、1 kΩ、100 nF、入力・出力プローブ、GNDを接続します。
2. 解析種別: ACまたはTRANを目的に合わせて選びます。
3. 解析条件: sweep範囲やstep／stop timeを確定してから実行します。

RCローパスのAC解析

1. 解析種別をACにします。
2. sweepをdec、1 decadeあたりの点数を100にします。
3. 開始周波数を10 Hz、終了周波数を100k Hzにします。
4. AC電源の小信号振幅が1、位相が0°であることを再確認します。
5. プレビューの.ac dec 100 10 100k相当と、VP_IN／VP_OUTの保存対象を確認します。
6. ngspice解析を実行し、振幅dBと位相を表示します。

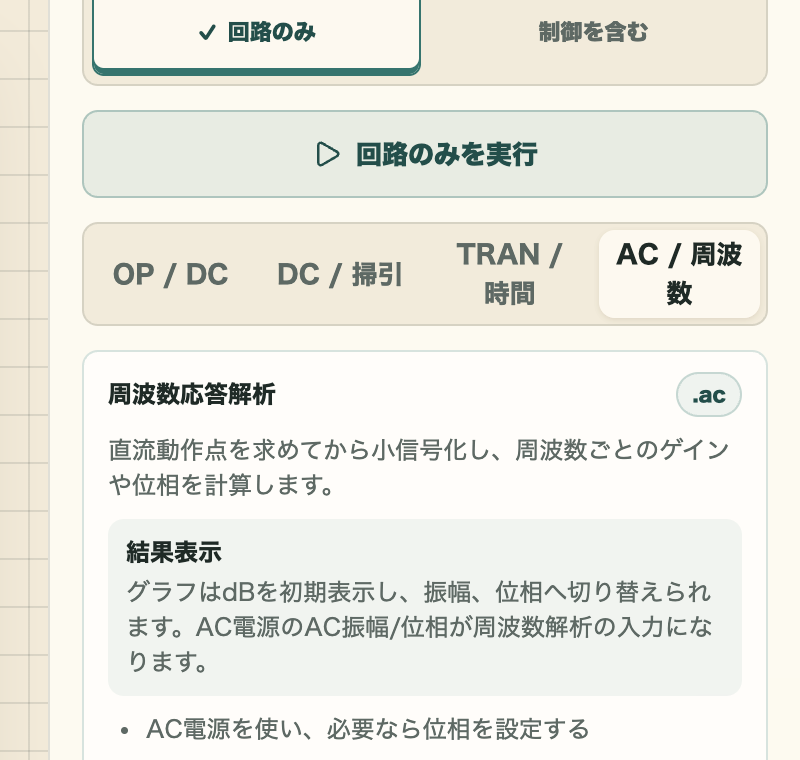

拡大

図4-2　AC解析の設定

閉じる×

同じ部品値と理想モデルなら、次を目安にします。

• 低周波のVP_OUT / VP_INは約0 dB。
• 約1.59 kHzで約-3.01 dB、位相は約-45°。
• 遮断周波数より十分高い領域では、おおむね-20 dB/decadeで減衰。
• 位相は0°付近から-90°へ近づく。

値が合わない場合は、AC電源の通常波形値ではなくAC小信号振幅、コンデンサの単位、probe位置を確認します。

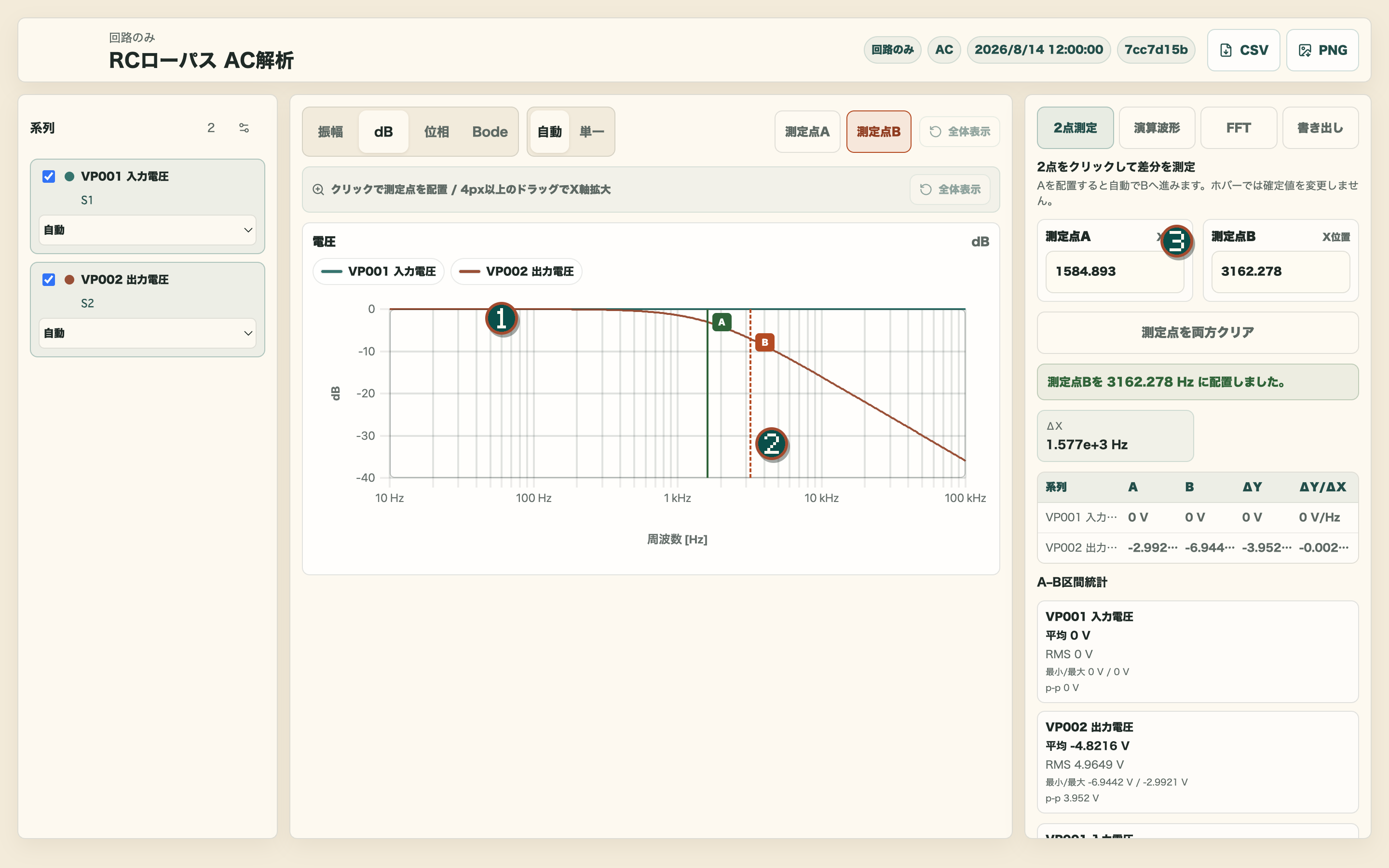

拡大

図4-3　RCローパスのAC解析結果

閉じる×

1. 系列: 入力電圧と出力電圧の両方が表示対象になっていることを確認します。
2. 減衰曲線: 低周波では約0 dB、遮断周波数以降は低下する形を読みます。
3. 測定パネル: A/Bの実周波数と差分を数値で確認します。

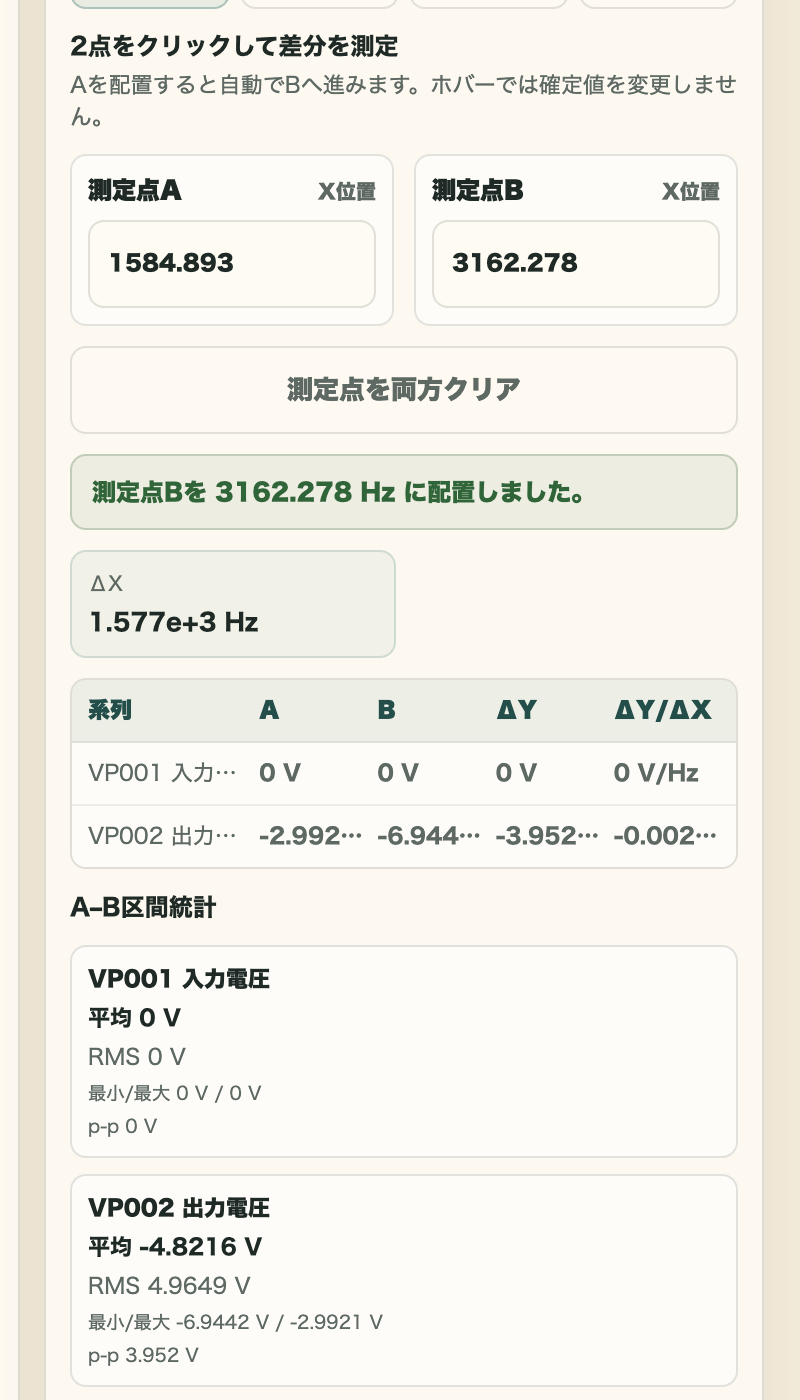

拡大

図4-4　1.59 kHz付近の測定値

閉じる×

画面例ではAが1584.893 Hzへsnapされています。理論値1.59 kHzとの差はsweepの離散点によるもので、表示された実X値を結果記録へ残します。

RCローパスのTRAN解析

AC解析用Projectをもう一度名前を付けて保存…で複製し、AC電源を矩形波電源へ置き換えます。

矩形波設定	値
low／high	0 V／1 V
delay	100us
rise／fall	1us／1us
width	800us
period	2ms

TRANはstep timeを2us、stop timeを1.2msにします。use initial conditionsは最初は無効のままにします。

拡大

図4-5　TRAN解析の設定

閉じる×

立上りが100 µsから始まるため、理想RCの出力はおおよそ次の値になります。

時刻	step後の経過	出力の目安
200 µs	1τ	約0.632 V
330 µs	約2.3τ	約0.90 V
600 µs	5τ	約0.993 V

矩形波の有限rise timeと数値刻みがあるため、完全一致ではなく傾向と許容差で確認します。

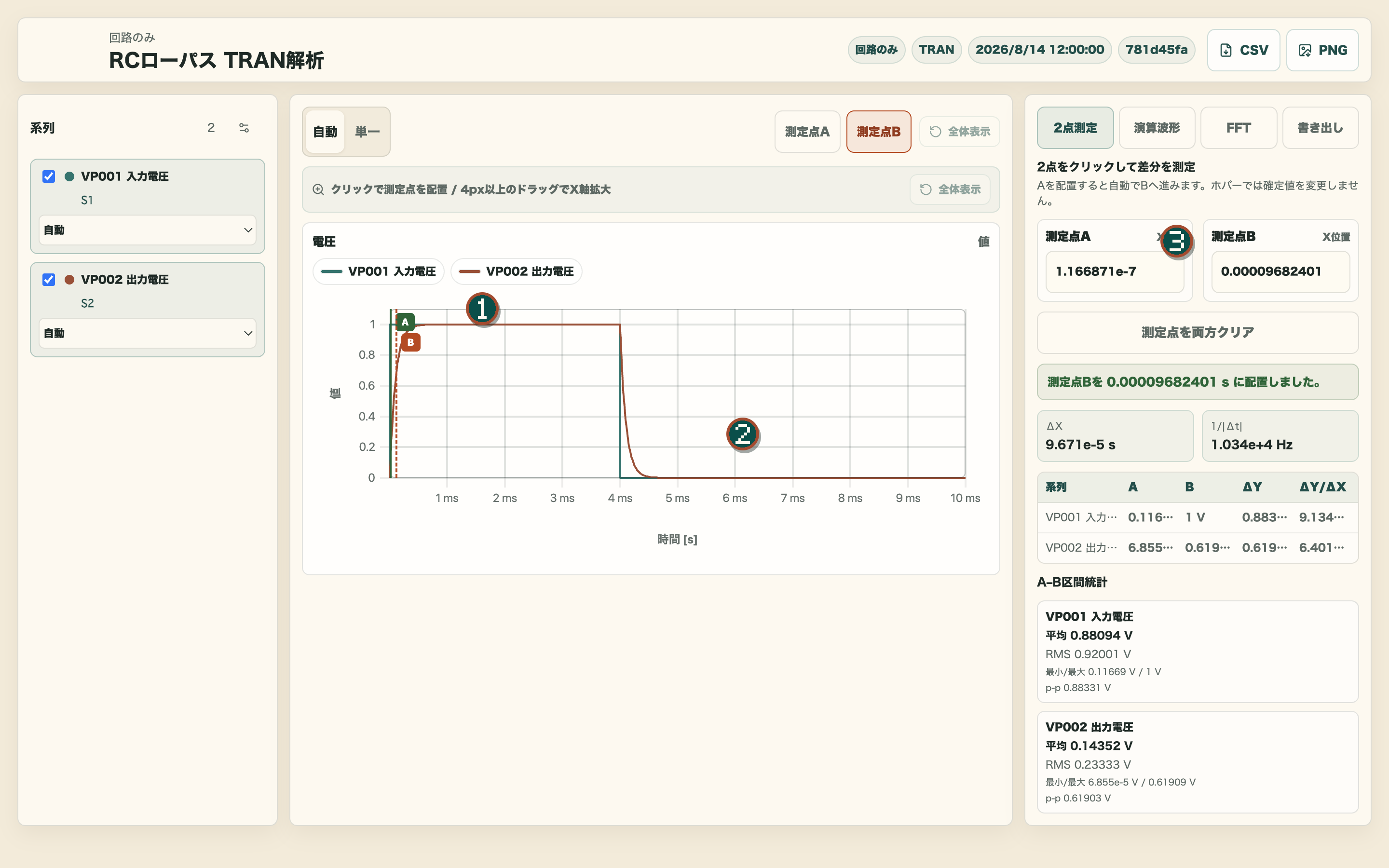

拡大

図4-6　RCローパスのTRAN解析結果

閉じる×

1. 入力系列: 0 Vから1 Vへ変化する時刻を基準にします。
2. RC出力: 指数的に立ち上がり、入力が下がると指数的に減衰します。
3. 2点測定: A/Bの実時刻、Δt、1/|Δt|を同じパネルで確認します。

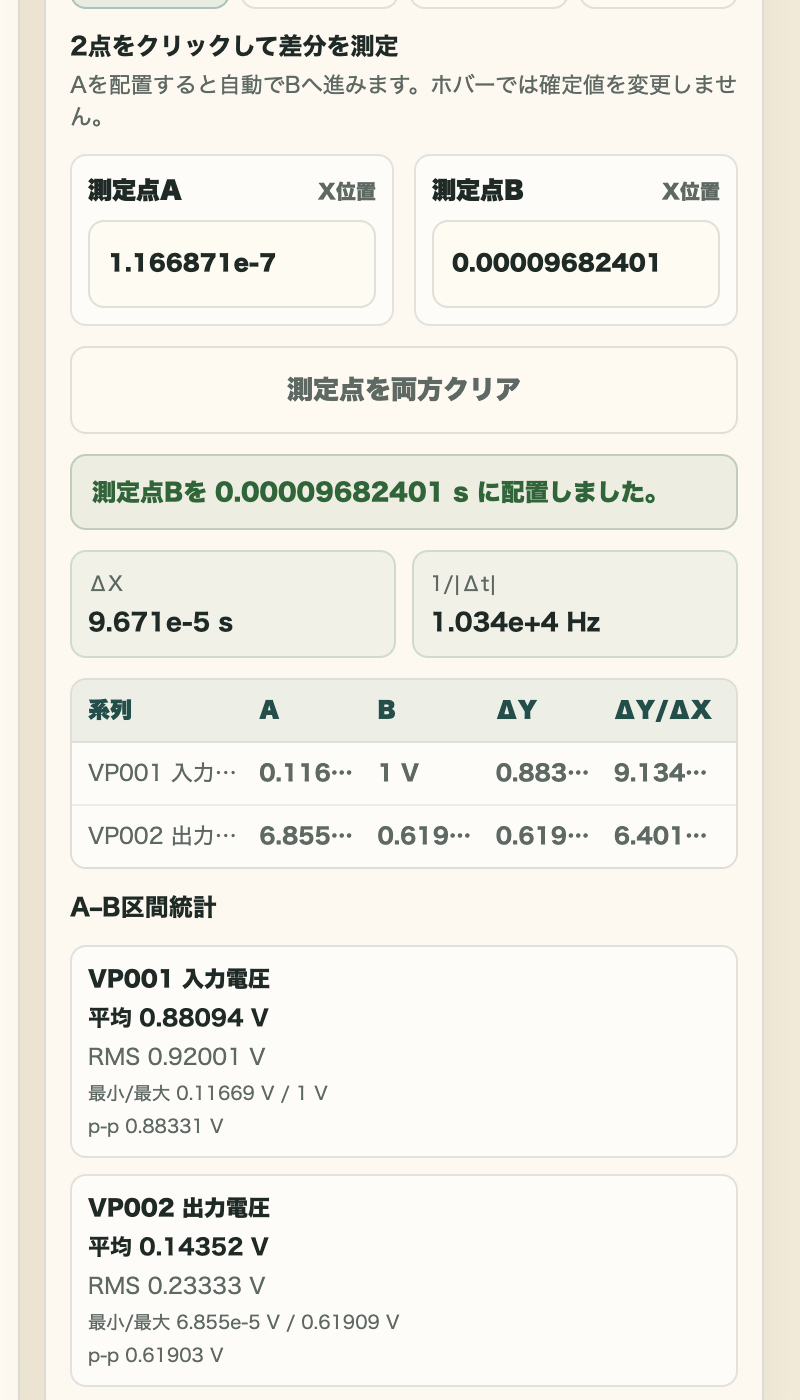

拡大

図4-7　RC時定数付近の2点測定

閉じる×

画面例のデータ点へsnapしたΔtは9.671e-5 sです。理論値100 µsと比較し、B側の出力が約0.62 Vであることも同時に確認します。

ngspice解析を実行する

1. 右ペインのシミュレーションを開きます。
2. 解析種別と条件を確定します。
3. 推定解析点数と警告を確認します。
4. ngspice実行を開始し、完了表示を待ちます。
5. 波形を開きます。

結果がGraphに表示されれば完了です。大量データの詳細解析は別windowへ遅延読込されます。解析点数が多いという警告がある場合は、必要な時間／周波数範囲とstepを見直します。上限を回避するためだけに意味のない粗いstepへ変更しないでください。

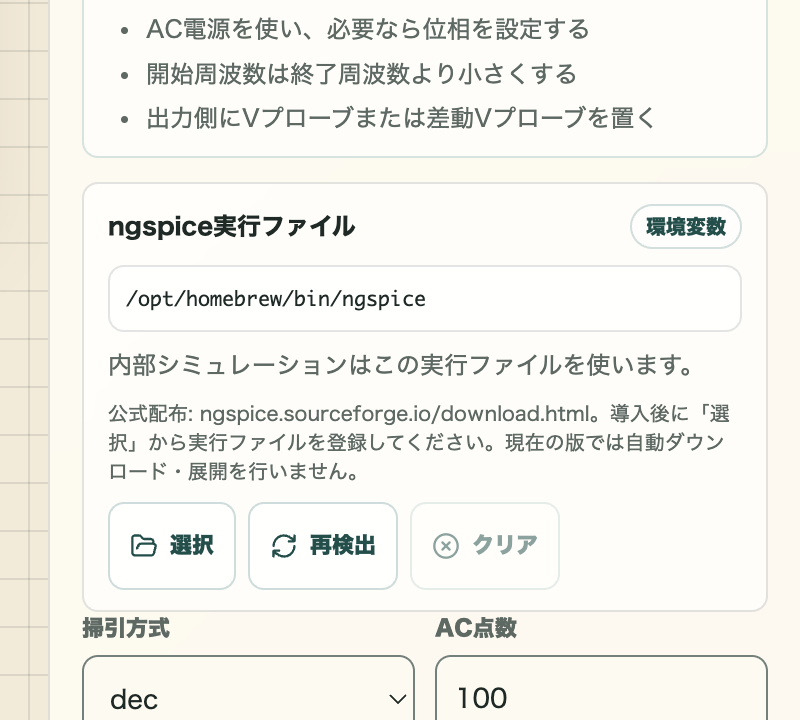

ngspiceが見つからない場合は、設定から実行ファイルを選択します。実行に失敗した場合は、SPICE入力プレビューと最初に表示されたngspice診断を確認してください。

SPICE入力を書き出す

1. 右ペインのNetlistを開きます。
2. ngspiceまたはltspiceを選びます。
3. OP、DCスイープ、TRAN、ACのいずれかを選びます。
4. 解析条件とプレビューを確認します。
5. SPICE入力一式を書き出すを実行し、Projectとは別の保存先を選びます。

出力フォルダーには対象別の.cir、LTspice用の補助ファイル、manifest.jsonが含まれます。LTspiceの.rawと.logはシミュレーター実行時に生成されます。書き出し後にProjectを変更した場合は、古い.cirを現在のProjectの成果物として扱わず、再生成します。

完了チェック

• OP、AC、TRANの違いを説明できる。
• 分圧回路で約5 VのOPを確認した。
• 1 kΩ／100 nFのRC回路を作り、τ=100 µsとfc≈1.59 kHzを計算した。
• ACで約-3 dB／-45°の点を確認した。
• TRANで1τ、約2.3τ、5τの立上りを確認した。
• ProjectとSPICE書き出し成果物を別に管理した。
